屏蔽拖鏈電纜是指具有中度或高度柔韌性與耐彎曲性的帶屏蔽的拖鏈電纜，分為柔性屏蔽拖鏈電纜和高柔性屏蔽拖鏈電纜。

屏蔽拖鏈電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：裸銅或鍍錫銅網編織屏蔽，編織密度≥70%或≥85%（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料或進口高強度PUR材料
• 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）
• 額定電壓：<0.5mm，300/300V；≥0.5mm，300/500V；
• 測試電壓：2500V
• 使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃
• 最小彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

屏蔽拖鏈電纜型號

柔性屏蔽拖鏈電纜一般指TRVVP和TRVVSP兩種電纜型號。

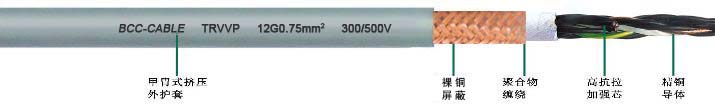

TRVVP

TRVVSP

高柔性屏蔽拖鏈電纜型號

DUFLEX-CLASSIC 810C

DUFLEX-CLASSIC 815C

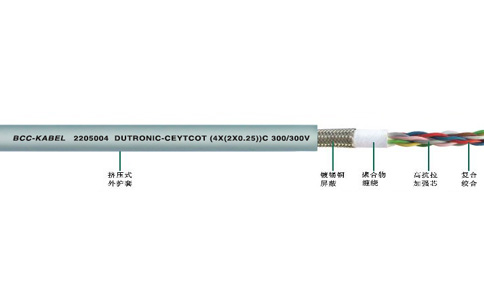

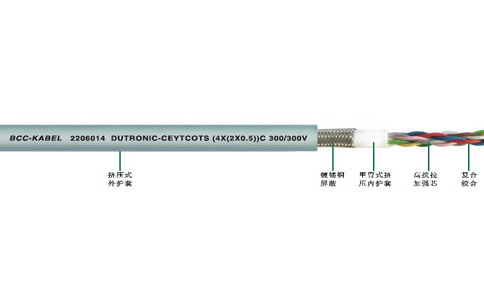

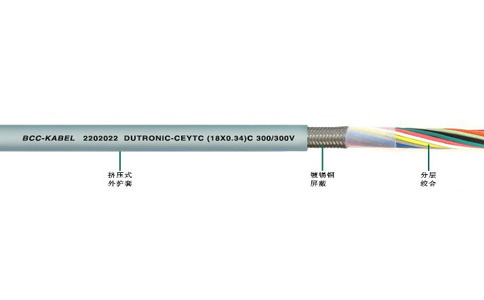

DUTRONIC 300C

DUTRONIC 310C

DUTRONIC 320TC

DUTRONIC 330TC

• Q

  耐折拖鏈電纜的彎折次數越高越好嗎？

  A

  理論上，耐彎折次數越高的拖鏈電纜越不易斷芯。同品牌的耐折拖鏈電纜的確是彎折次越高真好，但不同品牌的拖鏈電纜卻并非如此。

• Q

  拖鏈內電纜出現扭曲變形是什么原因？

  A

  拖鏈內電纜出現扭曲變形的原因主要有3種。一是拖鏈內的電纜不是真正的拖鏈電纜；二是拖鏈內的電纜選型不合適；三是拖鏈電纜沒有按照要求正確安裝。
